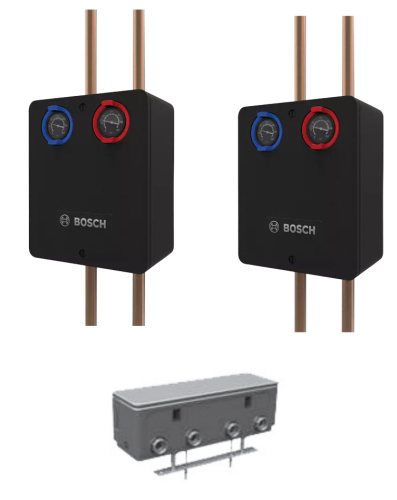

Bosch Junkers HS25/6 i HSM25/6 MM100 + WHY/HKV 2/25/25 – pakiet grup pompowych z rozdzielaczem i sprzęgłem hydraulicznym

Pakiet Bosch Junkers – grupy pompowe HS25/6 i HSM25/6 z modułami MM100 oraz rozdzielacz ze sprzęgłem hydraulicznym

Pakiet Bosch Junkers obejmuje dwa kompletne obiegi grzewcze w postaci grup pompowych HS25/6 MM100 i HSM25/6 MM100 oraz rozdzielacz WHY/HKV 2/25/25 ze zintegrowanym sprzęgłem hydraulicznym. Zestaw przeznaczony jest do wykonywania instalacji centralnego ogrzewania
z dwoma obiegami grzewczymi, w których wymagane jest odpowiednie rozdzielenie przepływów i możliwość niezależnego sterowania obiegami.

Grupa HS25/6 MM100 jest wyposażona w pompę obiegową i nie posiada zaworu mieszającego, natomiast HSM25/6 MM100 wyposażono w zawór mieszający Kvs = 8. Takie połączenie pozwala zastosować jeden obieg bez mieszania oraz drugi obieg z regulacją temperatury czynnika grzewczego.

Za sterowanie poszczególnymi obiegami odpowiadają moduły MM100, które współpracują z systemem automatyki Bosch. Rozdzielacz WHY/HKV 2/25/25 ze zintegrowanym sprzęgłem hydraulicznym umożliwia hydrauliczne oddzielenie obiegów kotłowego i grzewczych, ułatwiając prawidłową pracę instalacji wieloobiegowej.

Najważniejsze zalety pakietu

• kompletny zestaw do obsługi 2 obiegów grzewczych,
• grupa pompowa HS25/6 MM100 bez zaworu mieszającego,
• grupa pompowa HSM25/6 MM100 z zaworem mieszającym Kvs = 8,
• moduł MM100 w każdej grupie pompowej,
• rozdzielacz WHY/HKV 2/25/25,
• zintegrowane sprzęgło hydrauliczne,
• pompy obiegowe o wysokości podnoszenia 6 m,
• możliwość obsługi instalacji o mocy do 90 kW,
• izolacja termiczna z pianki EPP,
• kompaktowa konstrukcja grup pompowych,
• łatwy dostęp do elementów po demontażu obudowy,
• rozwiązanie przeznaczone do instalacji z kotłami i systemami automatyki Bosch Junkers.

Grupa pompowa Bosch HS25/6 MM100

HS25/6 MM100 to grupa pompowa przeznaczona do obsługi obiegu grzewczego bez zaworu mieszającego. Zastosowanie kompletnej grupy upraszcza wykonanie przyłączenia obiegu do instalacji grzewczej.

Grupa wyposażona jest w moduł MM100, który umożliwia integrację obiegu z automatyką systemu grzewczego Bosch. Konstrukcja grupy obejmuje również izolowaną termicznie obudowę, ograniczającą straty ciepła i jednocześnie zabezpieczającą elementy instalacji.

Grupa pompowa Bosch HSM25/6 MM100 z zaworem mieszającym

HSM25/6 MM100 przeznaczona jest do obsługi obiegu grzewczego wyposażonego w zawór mieszający. Zawór o współczynniku Kvs = 8 pozwala na regulację parametrów czynnika grzewczego kierowanego do danego obiegu.

Rozwiązanie to znajduje zastosowanie między innymi w instalacjach, w których poszczególne obiegi wymagają różnych temperatur zasilania. Przykładowo obieg grzejnikowy może pracować na innych parametrach niż obieg ogrzewania płaszczyznowego, przy odpowiednim zaprojektowaniu i regulacji całego układu.

Moduły MM100

Każda z grup pompowych w zestawie wyposażona jest w moduł MM100. Moduł służy do integracji obiegu grzewczego z automatyką systemu Bosch i umożliwia sterowanie odpowiednio skonfigurowanym obiegiem.

Zastosowanie osobnych modułów dla dwóch grup pompowych pozwala na niezależną obsługę poszczególnych obiegów zgodnie z konfiguracją instalacji i zastosowanym regulatorem systemowym.

Rozdzielacz WHY/HKV 2/25/25 ze sprzęgłem hydraulicznym

Bosch Junkers WHY/HKV 2/25/25 to rozdzielacz przeznaczony do obsługi dwóch obiegów grzewczych, wyposażony w zintegrowane sprzęgło hydrauliczne.

Sprzęgło hydrauliczne pozwala na hydrauliczne rozdzielenie obiegu źródła ciepła od obiegów odbiorczych. Dzięki temu pompy po stronie kotła
i obiegów grzewczych mogą pracować z przepływami dopasowanymi do swoich warunków pracy.

Rozdzielacz stanowi element wspólny dla obu grup pompowych znajdujących się w zestawie i pozwala na uporządkowane wykonanie instalacji
z dwoma obiegami grzewczymi.

Konstrukcja i izolacja termiczna

Grupy pompowe Bosch zostały wyposażone w izolację termiczną z pianki EPP. Obudowa ogranicza straty ciepła na elementach grupy
i pełni jednocześnie funkcję osłony.

Konstrukcja umożliwia demontaż obudowy, co zapewnia dostęp do elementów znajdujących się wewnątrz grupy podczas montażu,
regulacji oraz prac serwisowych.

Wysokość grup pompowych wynosi 364 mm, dzięki czemu mogą być stosowane w kompaktowych zabudowach kotłowni,
przy zachowaniu wymaganej przestrzeni montażowej i serwisowej.

Zastosowanie pakietu

Pakiet HS25/6 + HSM25/6 MM100 + WHY/HKV 2/25/25 przeznaczony jest do instalacji centralnego ogrzewania, w których wymagane
są dwa obiegi grzewcze.

Konfiguracja zestawu pozwala na wykonanie:

• jednego obiegu bez zaworu mieszającego,
• jednego obiegu z zaworem mieszającym,
• hydraulicznego oddzielenia źródła ciepła od obiegów grzewczych,
• niezależnego sterowania obiegami przy wykorzystaniu modułów MM100,
• instalacji o mocy do 90 kW, zależnie od doboru pozostałych elementów systemu.

Tego typu konfiguracja może być stosowana w instalacjach łączących obiegi o różnych wymaganiach temperaturowych, np. ogrzewanie grzejnikowe i płaszczyznowe.

Dobór i montaż

Przed montażem należy sprawdzić wymaganą wydajność przepływową, wysokość podnoszenia pomp, moc poszczególnych obiegów
oraz wymagane temperatury zasilania. W przypadku obiegu z zaworem mieszającym należy dodatkowo uwzględnić jego współczynnik Kvs
oraz parametry instalacji.

Rozdzielacz ze sprzęgłem hydraulicznym powinien zostać dobrany do parametrów źródła ciepła i projektowanych obiegów grzewczych.
Sposób podłączenia należy wykonać zgodnie z dokumentacją techniczną producenta oraz projektem instalacji.

Montaż i uruchomienie układu powinny zostać wykonane przez instalatora posiadającego odpowiednie kwalifikacje.

Co zawiera zestaw?

• Grupa pompowa Bosch Junkers HS25/6 MM100 – bez zaworu mieszającego, z modułem MM100,
• Grupa pompowa Bosch Junkers HSM25/6 MM100 – z zaworem mieszającym Kvs = 8, z modułem MM100,
• Rozdzielacz Bosch Junkers WHY/HKV 2/25/25 – do 2 obiegów grzewczych, ze zintegrowanym sprzęgłem hydraulicznym.
