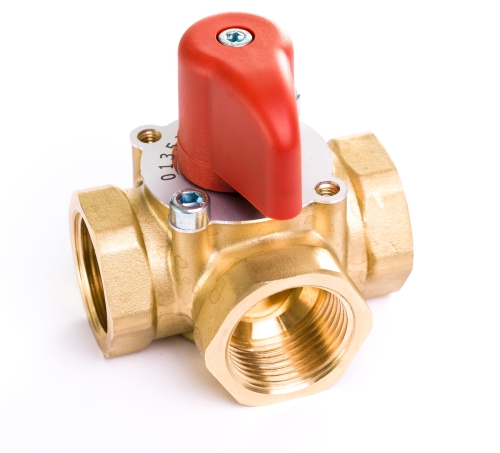

Womix Mix M 3- 25 Zawór 3 drogowy mieszający 1 cal 601005

Womix Mix M 3-25 Zawór 3 drogowy mieszający 1 cal 601005

Zawory mieszające MIX M są używane w instalacjach centralnego ogrzewania. 3-drogowy zawór mieszający służy głównie do obniżenia temperatury zasilania obiegu grzewczego, na przykład w instalacjach ogrzewania podłogowego. Natomiast 4-drogowy zawór mieszający oprócz regulacji temperatury obiegu grzewczego, chroni kocioł/źródło ciepła przed niską temperaturą powrotu.

Pełna automatyzacja pracy zaworu jest możliwa dzięki siłownikom WOMIX MP 10. Siłowniki z serii MP 10 charakteryzują się solidnym wykonaniem i kompaktową budową. Zawierają przekładnię o maksymalnym momencie obrotowym 10 Nm, silnik synchroniczny oraz dwa wyłączniki krańcowe.

Siłownik MP 10 jest fabrycznie wyposażony w 1,5 metrowy przewód o przekroju 3 x 0,75 mm2 oraz w adapter A 101 do zamontowania na zaworach MIX M, MIX MT i 3F, 4F firmy WOMIX. Siłownik MP 10 jest przeznaczony do montażu na zaworach mieszających o średnicy DN 50, ale na życzenie można go zamontować na zaworach innych firm.

Siłownik MP 10 ma wiele funkcji, w tym przełącznik pracy ręcznej/automatycznej, czerwono-niebieską wizualizację położenia grzyba zaworu, 1,5-metrowy przewód zasilający oraz profilowaną rączkę. Posiada klasę ochrony II oraz stopień ochrony IP 40.

Czas obrotu o kąt 90 stopni wynosi 70 lub 140 sekund dla napięcia 230 VAC, 50Hz i 140 sekund dla napięcia 24 VAC, 50Hz. Maksymalny poziom głośności wynosi 35 dB (A), a zakres temperatury pracy zaworu mieści się w przedziale od 0 do 50 stopni Celsjusza.

Specyfikacja zaworów mieszających MIX M:

• Przeznaczenie: instalacje centralnego ogrzewania
• Typ: 3-drogowy lub 4-drogowy
• Funkcja 3-drogowego zaworu mieszającego: obniżenie temperatury zasilania obiegu grzewczego, szczególnie w instalacjach ogrzewania podłogowego
• Funkcja 4-drogowego zaworu mieszającego: regulacja temperatury obiegu grzewczego oraz ochrona kotła / źródła ciepła przed niską temperaturą powrotu
• Automatyzacja pracy: możliwa dzięki siłownikom firmy WOMIX MP 10
• Producent: WOMIX

Dane techniczne:

• Typ: MIX M 3-25
• Kv: 12
• Rozmiar: 1"
• Wymiary:
  • A: 80
  • B: 50
  • C: 35,4
  • D: 20
  • S: 40
  • M: 6
  • E: 82
• Nr artykułu: 601005
