Zehnder ComfoAir Q450 PL L VV ST – centrala wentylacyjna z odzyskiem ciepła, wersja lewa 471502075

Centrala wentylacyjna Zehnder ComfoAir Q450 PL L VV ST

Zehnder ComfoAir Q450 PL L VV ST to centrala wentylacyjna z odzyskiem ciepła, przeznaczona do systemów wentylacji mechanicznej z rekuperacją. Model w wersji lewej zapewnia wydajność do 450 m³/h przy sprężu 200 Pa, dzięki czemu może być stosowany w instalacjach wymagających efektywnej i stabilnej wymiany powietrza.

Centrala została wyposażona w wymiennik krzyżowo-przeciwprądowy i entalpiczny (ERV), który umożliwia odzysk ciepła, a w odpowiednich warunkach również odzysk wilgoci z powietrza wywiewanego. Konstrukcja urządzenia została opracowana z myślą o ograniczeniu strat energii oraz zapewnieniu komfortowych warunków wewnątrz budynku.

Model Q450 PL L VV ST posiada modulowany bypass oraz nagrzewnicę wstępną. Wbudowane czujniki umożliwiają kontrolę przepływu powietrza oraz monitorowanie parametrów związanych z temperaturą i wilgotnością. Centrala posiada również panel sterowania umieszczony bezpośrednio na obudowie.

Najważniejsze zalety

• wydajność do 450 m³/h przy sprężu 200 Pa,
• wymiennik krzyżowo-przeciwprądowy i entalpiczny ERV,
• wersja lewa – L,
• modulowany bypass,
• modulowana nagrzewnica wstępna,
• wbudowane czujniki kontroli przepływu powietrza,
• monitoring temperatury i wilgotności,
• system automatycznego bilansowania przepływu powietrza,
• panel sterowania na obudowie,
• możliwość rozbudowy systemu sterowania,
• możliwość współpracy z ComfoSwitch C i ComfoSense C,
• możliwość integracji poprzez ComfoConnect LAN C oraz KNX,
• możliwość zastosowania Option Box z funkcjami GWC i 0–10 V,
• regulowane lub stałe króćce przyłączeniowe zależnie od konfiguracji,
• możliwość montażu na ścianie lub na podstawie,
• możliwość przezbrojenia jednostki na wersję prawą lub lewą,

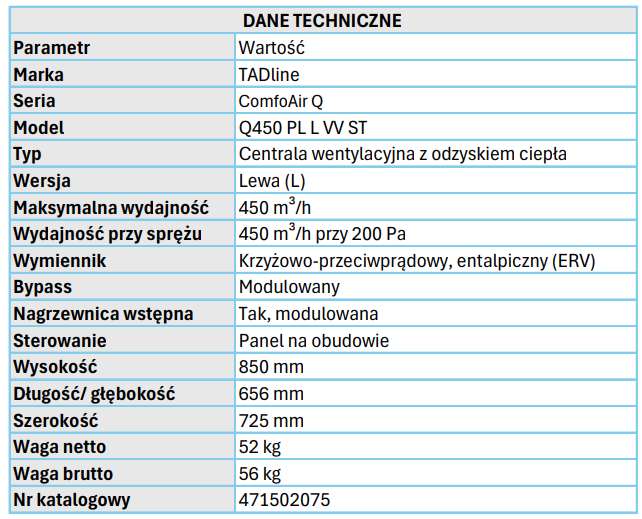

Podane wymiary odpowiadają danym przekazanym dla produktu; w dokumentacji i ofertach rynkowych głębokość urządzenia występuje również jako 570 mm,
dlatego przy projektowaniu zabudowy warto posługiwać się aktualną dokumentacją montażową producenta.

Zastosowanie

Zehnder ComfoAir Q450 jest przeznaczony do wentylacji mechanicznej z odzyskiem ciepła w budynkach mieszkalnych oraz innych obiektach wymagających kontrolowanej wymiany powietrza.

Centrala usuwa zużyte powietrze z pomieszczeń i jednocześnie dostarcza świeże powietrze do budynku. Zastosowanie wymiennika entalpicznego pozwala na odzysk ciepła oraz wilgoci,
co może mieć znaczenie dla utrzymania odpowiedniego mikroklimatu wewnątrz pomieszczeń.

Wydajność do 450 m³/h przy 200 Pa sprawia, że urządzenie może być stosowane w instalacjach o stosunkowo wysokich wymaganiach dotyczących przepływu i sprężu dyspozycyjnego.

Wymiennik entalpiczny ERV i odzysk ciepła

Jednym z istotnych elementów centrali ComfoAir Q450 PL L VV ST jest wymiennik krzyżowo-przeciwprądowy z funkcją entalpiczną ERV.
Jego zadaniem jest przekazywanie energii pomiędzy powietrzem usuwanym z budynku a świeżym powietrzem nawiewanym.

Odzysk energii z powietrza wywiewanego pozwala ograniczyć straty związane z wentylacją. Wymiennik entalpiczny umożliwia dodatkowo transfer wilgoci,
co wpływa na parametry powietrza nawiewanego do pomieszczeń.

Modulowany bypass i nagrzewnica wstępna

Centrala ComfoAir Q450 PL L VV ST została wyposażona w modulowany bypass, który pozwala na odpowiednie sterowanie przepływem powietrza
z pominięciem wymiennika w sytuacjach, w których odzysk ciepła nie jest pożądany.

Model w konfiguracji VV posiada również modulowaną nagrzewnicę wstępną. Jej zadaniem jest wspomaganie pracy centrali w niskich temperaturach zewnętrznych
i ograniczanie ryzyka wystąpienia niekorzystnych warunków pracy wymiennika.

Sterowanie i automatyka

ComfoAir Q450 PL L VV ST posiada panel sterowania umieszczony na obudowie. System może zostać rozbudowany o dodatkowe elementy sterujące i komunikacyjne.

W zależności od konfiguracji możliwe jest wykorzystanie m.in.:

• ComfoSwitch C,
• ComfoSense C,
• ComfoConnect LAN C,
• KNX,
• Option Box,
• sygnałów 0–10 V.

Wbudowane czujniki umożliwiają kontrolę parametrów pracy centrali, w tym przepływu powietrza oraz warunków związanych z temperaturą i wilgotnością.
System Flow Control pozwala na automatyczne bilansowanie strumieni powietrza nawiewanego i wywiewanego.

Konstrukcja i montaż

Centrala dostępna jest w wersji lewej (L). Konstrukcja ComfoAir Q pozwala na elastyczne dopasowanie urządzenia do układu instalacji.
Jednostkę można montować na ścianie lub na odpowiedniej podstawie.

W zależności od konfiguracji dostępne są stałe lub regulowane króćce przyłączeniowe. Producent przewiduje również możliwość przezbrojenia jednostki
z wersji lewej na prawą, co zwiększa możliwości dopasowania urządzenia do konkretnego układu wentylacyjnego.

Dobór centrali

Przy doborze centrali wentylacyjnej należy uwzględnić nie tylko maksymalną wydajność urządzenia, ale przede wszystkim wymagany przepływ powietrza przy rzeczywistym sprężu instalacji.

Dla modelu ComfoAir Q450 podawana jest wydajność 450 m³/h przy 200 Pa. Ostateczny dobór powinien uwzględniać m.in. kubaturę budynku, liczbę użytkowników, wymagane strumienie powietrza dla poszczególnych pomieszczeń, długość i średnice kanałów oraz opory elementów instalacji.

Przed montażem należy zweryfikować wymiary centrali, wymagane odległości serwisowe, sposób odprowadzenia skroplin oraz konfigurację króćców zgodnie z aktualną dokumentacją producenta.
