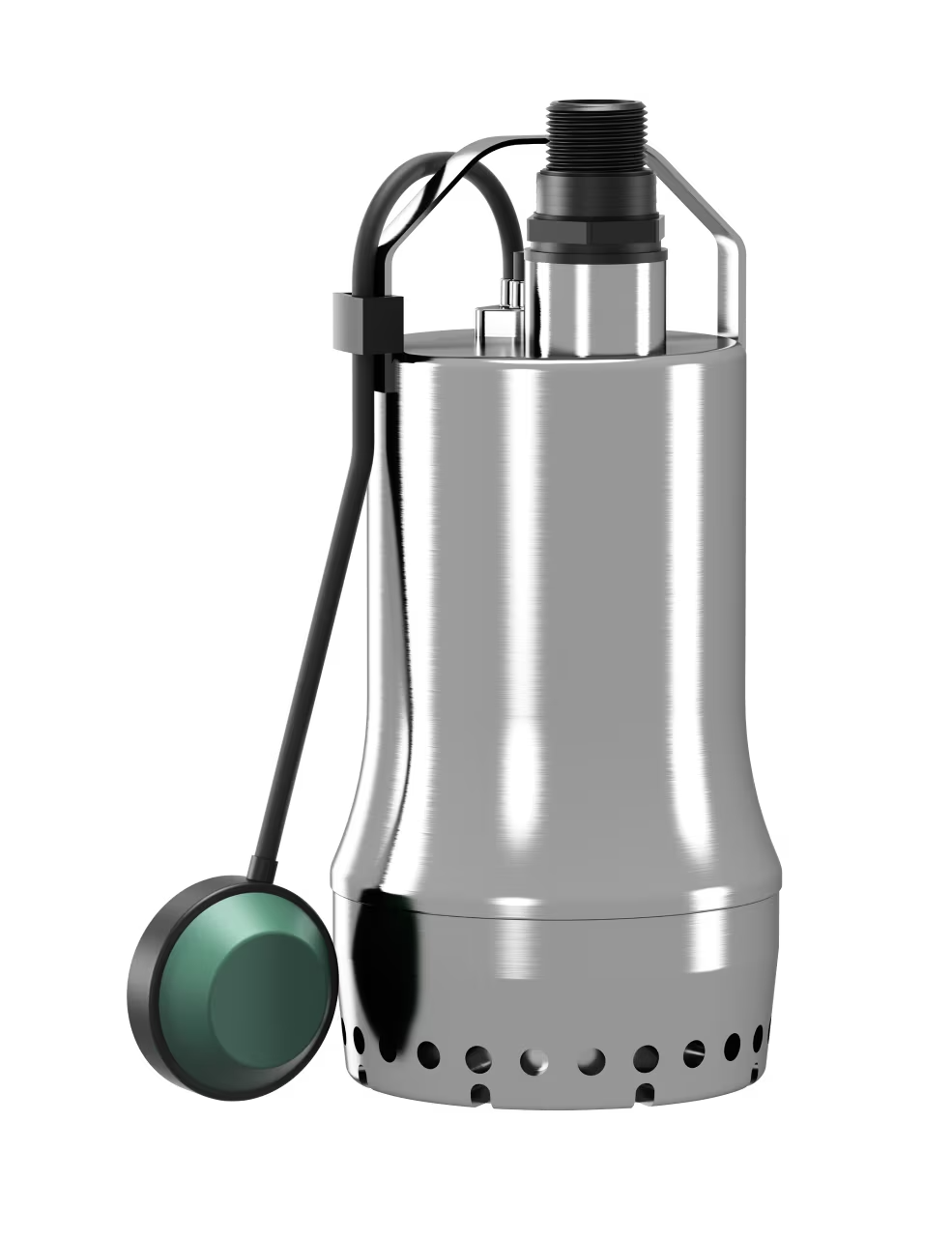

WILO Pompa zatapialna TSW 32/11A 6045166

WILO Pompa zatapialna TSW 32/11A 6045166

Konstrukcja

Pompy zatapialne TSW 32/11A do stacjonarnych i przenośnych ustawień mokrych.

Pompy ze zintegrowanym łącznikiem pływakowym umożliwiają w pełni automatyczną pracę.

Zastosowanie pompy Wilo TSW 32/11A 6045166:

Do tłoczenia w warunkach domowych:

• Ścieków bez fekaliów
• Wody zanieczyszczonej (z niewielką ilością piasku)

Konstrukcja

Zatapialna pompa ściekowa ze zintegrowanym urządzeniem zawiriwującym, otwartym wirnikiem wielokanałowym i pionowym przyłączem gwintowanym. Korpus pompy i filtr wykonane są ze stali nierdzewnej, a wirnik z materiału kompozytowego.

Silnik 1~ (chłodzenie płaszczowe) ze zintegrowanym kondensatorem roboczym i automatyczną termiczną kontrolą silnika. Korpus silnika ze stali nierdzewnej. Komora uszczelnienia wypełniona olejem z podwójnym uszczelnieniem: po stronie silnika zabudowano pierścień uszczelniający wału, po stronie pompy uszczelnienie mechaniczne. Kabel zasilający z wyłącznikiem pływakowym i wbudowaną wtyczką (CEE 7/7).

Przewód zasilający (CEE 7/7) z wyłącznikiem pływakowym i wbudowaną wtyczką.

Dane hydrauliczne

• Maks. ciśnienie robocze PN: 2 bar
• Rodzaj konstrukcji wirnika: Wirnik o swobodnym przepływie
• Swobodny przelot kuli w systemie hydraulicznym: 10 mm
• Maks. głębokość zanurzenia: 7 m
• Min. temperatura przetłaczanej cieczy Tmin: 3 °C
• Maks. temperatura przetłaczanej cieczy Tmax: 35 °C
• Temperatura otoczenia min. Tmin: 3 °C
• Maks. temperatura otoczenia Tmax: 35 °C

Dane silnika

• Przyłącze sieciowe: 1~230 V, 50 Hz
• Tolerancja napięcia: ±10 %
• Współczynnik mocy cos: φ 0.98
• Znamionowa moc silnika: P2 0,6 kW
• Pobór mocy P1 max 900 W
• Prąd znamionowy IN: 3,6 A
• Prąd rozruchowy I: 0 A
• Rodzaj załączania: Bezpośrednio online (DOL)
• Znamionowa prędkość obrotowa n: 2900 1/min
• Maks. częstotliwość załączania t: 50 1/h
• Klasa izolacji: B
• Stopień ochrony: IP68
• Tryb pracy (zanurzony): S1
• Tryb pracy (wynurzony): S3-25%

Przewód

• Długość kabla zasilającego: 10 m
• Typ przewodu: H07RN-F
• Przekrój przewodu 3G1 mm²
• Wtyczka sieciowa: CEE7/7 (styk ochronny)
• Rodzaj kabla zasilającego: Odłączana

Wyposażenie/funkcja

• Wyłącznik pływakowy: tak
• Rodzaj ochrony przeciwwybuchowej: -
• Zabezpieczenie silnika: Bimetal

Materiały

• Korpus pompy: Stal nierdzewna
• Wirnik: PLC
• Materiał uszczelnienia po stronie pompy: BQ1PFF
• Materiał uszczelnienia po stronie silnika: NBR
• Materiał uszczelnienia: NBR
• Materiał silnika: Stal nierdzewna

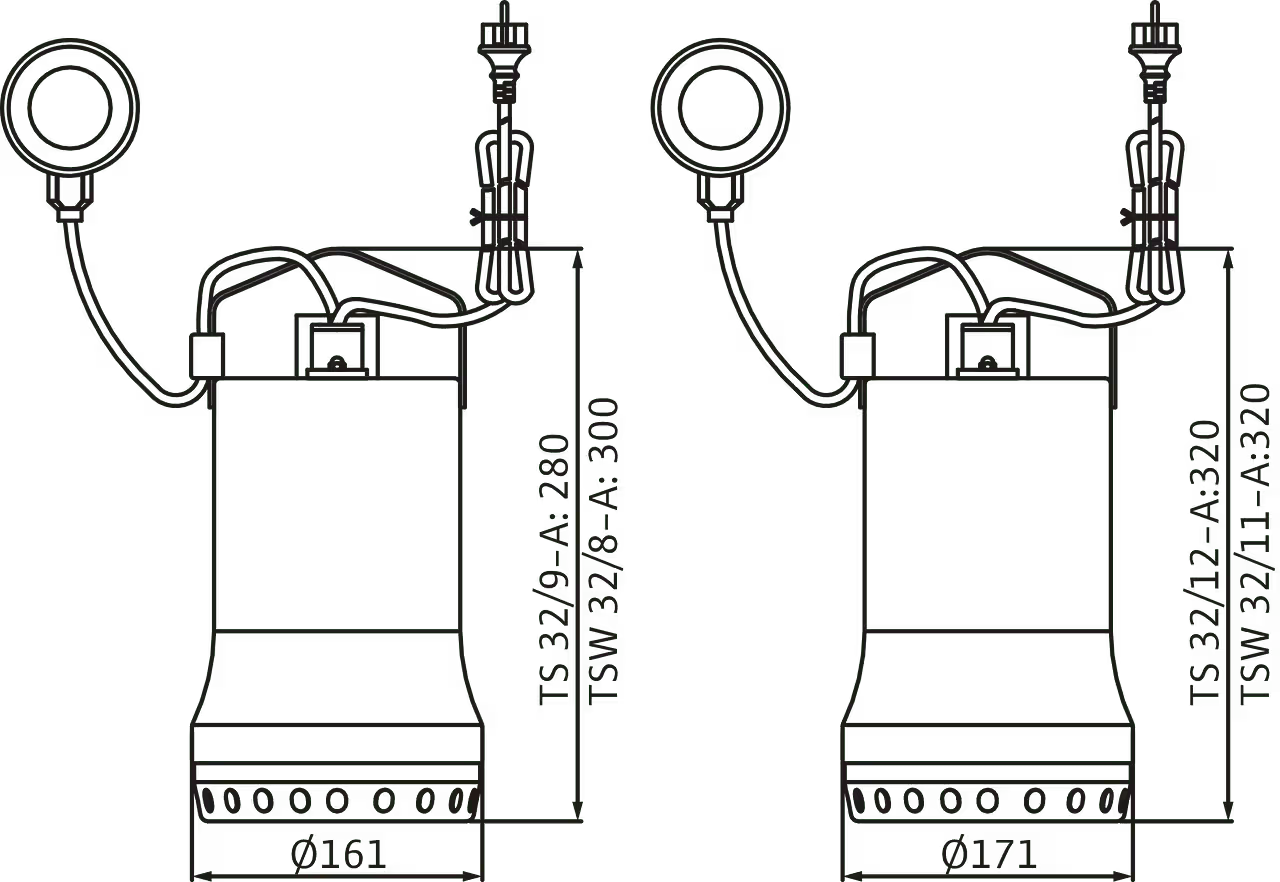

Wymiary montażowe

• Przyłącze po stronie tłocznej: Rp 1¼
